Розміри і монтаж

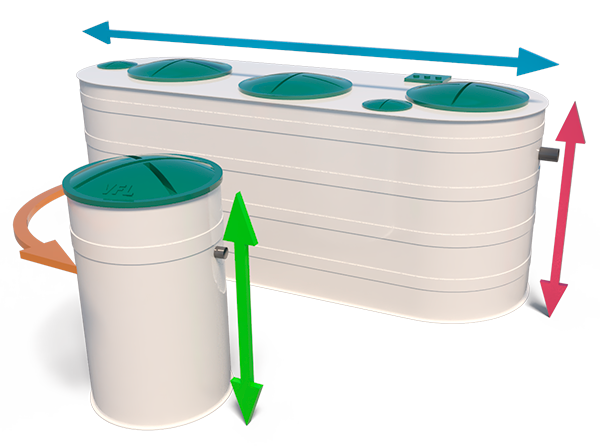

Габаритні розміри автономної каналізації AQUATEC

Розміри та монтаж

Габаритні розміри AQUATEC
та порядок виконання монтажних робіт

Як купити

Калькулятор монтажу AQUATEC для дому

Виберіть модель каналізації AQUATEC для будинку та глибину закладення підвідної труби від поверхні землі, щоб розрахувати розміри котловану та висоту надбудови.

Діаметр
котловану: 1800 мм
Глибина
котловану: 2650 мм
Висота
надбудови: 400 мм
Висота
основи: 150 мм

Розміри автономної каналізації AQUATEC для дому

Габаритні розміри 6 моделей серії ATVFL продуктивністю від 0,9 до 3,0 м³/добу — для приватного будинку, дачі або офісу.

Натисніть на рядок з моделлю в таблиці, щоб показати її розміри на схемі та в легенді нижче

Модель
м³/добу
Діаметр, мм
Висота, мм
Вхід, мм
Вихід, мм
Діаметр основи, мм
Діаметр труби, мм
ATVFL6
0,9
1350
1800
1300
1150
1800
110
ATVFL8
1,2
1350
2200
1700
1500
1800
110
ATVFL10
1,5
1750
2200
1500
1250
2100
110
ATVFL12
1,8
1750
2400
1700
1500
2100
110
ATVFL15
2,3
2050
2200
1700
1500
2500
110
ATVFL20
3,0
2050
2700
2200
2000
2500
110

Автономна каналізація AQUATEC ATVFL6

Схема размеров
ВисотаВисота: — мм
ДіаметрДіаметр: — мм
ВхідВхід: — мм
ВихідВихід: — мм
Діаметр основиДіаметр основи: — мм

Розміри автономної каналізації AQUATEC
для житлових забудов, готелів, ресторанів та підприємств

11 моделей серії ATVFL для великих об'єктів продуктивністю від 4,5 до 37,5 м³/добу.

Натисніть на рядок з моделлю в таблиці, щоб показати її розміри на схемі та в легенді нижче

Модель
м³/добу
Висота, мм
Ширина, мм
Довжина, мм
Вхід, мм
Вихід, мм
ATVFL30
4,50
2250
2260
3720
1700
1500
ATVFL40
6,00
2250
2260
4660
1700
1500
ATVFL50
7,50
2500
2260
4850
2200
1900
ATVFL75
11,30
2500
2260
5160
2200
1900
ATVFL100
15,00
2500
2260
6410
2200
1900
ATVFL120
18,00
2500
2260
7110
2200
1900
ATVFL150
22,50
2500
2260
8560
2200
1900
ATVFL175
26,30
2500
2260
9760
2200
1900
ATVFL200
30,00
2500
2260
10960
2200
1900
ATVFL225
33,80
2500
2260
12000
2200
1900
ATVFL250
37,50
2500
2260
13460
2200
1900

Автономна каналізація AQUATEC ATVFL30

Схема размеров
ВисотаВисота: — мм
ДовжинаДовжина: — мм
ШиринаШирина: — мм

Порядок виконання монтажних робіт

Установка автономної каналізації AQUATEC виконується за 1-2 дні без спеціальної техніки.

1
Узгодження місця монтажу автономної каналізації
Представник АКВАТЕК-УКРАЇНА узгоджує місце розміщення автономної каналізації з власником
2
Початок земляних робіт для встановлення септика
Будівельна бригада розпочинає виконання робіт
3
Підготовка котловану для очисної споруди
Котлован для розміщення обладнання може бути підготовлений вручну, його глибина залежить від глибини закладення підвідного трубопроводу
4
Підготовка основи котловану під септик
Для стійкого положення очисної споруди на ґрунті потрібна підготовка основи товщиною 150–200 мм
5
Доставка автономної каналізації AQUATEC на об'єкт
Доставка автономної каналізації AQUATEC на об'єкт
6
Ручний монтаж очисної споруди без спецтехніки
Монтаж обладнання виконується вручну без залучення спеціальної техніки
7
Контроль рівня встановлення та глибини труби
Контроль горизонтальності положення обладнання та відповідність висоти підвідного трубопроводу
8
Підключення труб і заповнення септика водою
До встановленої очисної споруди приєднується трубопровід, підключається компресор, обладнання рівномірно заповнюється водою
9
Введення в експлуатацію автономної каналізації
Спеціаліст АКВАТЕК-УКРАЇНА виконує введення в експлуатацію та налаштування роботи очисної споруди
10
Встановлена автономна каналізація в котловані
Очисна споруда встановлена в котлован і готова до підключення
11
Загальний вигляд змонтованої каналізації та дренажного колодязя
Загальний вигляд автономної каналізації AQUATEC та дренажного колодязя із залізобетонних кілець після монтажних робіт
12
Зворотна засипка ґрунту навколо септика
Виконується зворотна засипка ґрунту та облагородження зони виконання робіт
13
Здача готового об'єкта замовнику
Представник АКВАТЕК-УКРАЇНА здає готовий об'єкт замовнику
14
Готова автономна каналізація на ділянці з газоном
Готова автономна каналізація на впорядкованій ділянці

Анімація монтажу AQUATEC

Повний цикл встановлення очисної споруди — від підготовки котловану до здачі об'єкта.

Розширювальна надбудова

Глибина розміщення очисної споруди залежить від глибини закладення каналізаційної труби. Висота AQUATEC може бути збільшена монтажем спеціальної розширювальної надбудови — кільця з поліпропілену.
